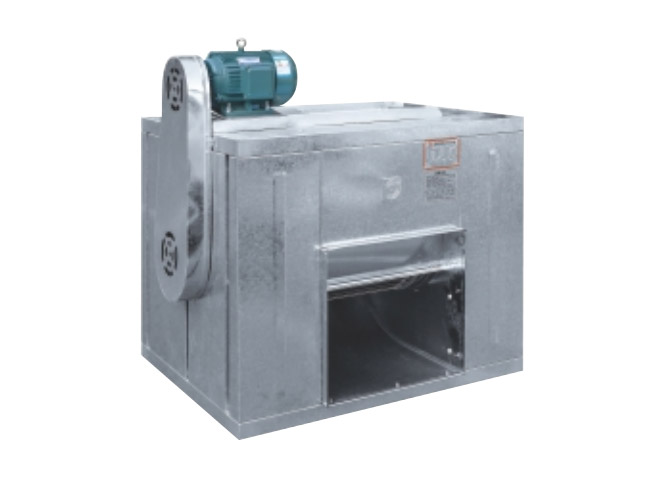

KTAF系列双进风离心式排风柜
- 产品特点
-
◯ 风流量大
在同等功率的风机下，每小时排出空气最大;
◯ 风压高
排气或送风的距离很长，最适用于连接风管;
◯ 噪音低
由于风叶是多翼式，同时又是皮带转动，加上柜体式全封密式从而大大降低了噪音量。
全国客户服务热线：13794910288
产品描述
双进风离心式风机机箱体由框架、面板、消声(隔音材料组成)。框架采用铝合金型材或镀锌钢板滚压成型，面板中间层填有聚氨酯发泡、玻璃纤维等，具有良好的消声和隔音性能。表面经过喷涂处理，外表美观，根据安装 位置不同，可分为A型电机外置和B型电机内置两种，电机外置式为消防通风用，电机内置式为普通通风用。
产品特点
◯ 风流量大
在同等功率的风机下，每小时排出空气最大;
◯ 风压高
排气或送风的距离很长，最适用于连接风管;
◯ 噪音低
由于风叶是多翼式，同时又是皮带转动，加上柜体式全封密式从而大大降低了噪音量。
应用范围
厨房油烟、大型娱乐中心、大厦地下停车场、公共场所等;玩具、五金、机械、纺织、制衣、冶金等工厂;医院、候车室、洗衣房、学校;办公室、无尘净化室等。
| 类别 规格 单位 | 马达 | 电流 | 电压 | 转速 | 轴 | 皮带轮 | 风速 | 风压 | 风量 | 噪音(dB) | ||||||
| KW | HP | A | V | R/min | IN | IN | IN | M/s | FPM | MM | Pa | M3/H | CFM | 普通型 | 静音型 | |
| Φ9"x9" | 0.37 | 0.5 | 1.08 | 380 | 695 | 1" | 3.5B2 | 7B2 | 7 | 1378 | 10 | 98 | 1910 | 1127 | <63 | <45 |
| Φ9"x9" | 0.55 | 0.75 | 1.5 | 380 | 810 | 1" | 3.5B2 | 6B2 | 8.1 | 1594 | 13 | 129 | 2190 | 1297 | <63 | <46 |
| Φ10"×10" | 0.55 | 0.75 | 1.5 | 380 | 695 | 1" | 3.5B2 | 7B2 | 8.6 | 1693 | 13.2 | 130 | 2820 | 1669 | <63 | <45 |
| Φ10"×10" | 0.75 | 1 | 2 | 380 | 810 | 1" | 3.5B2 | 6B2 | 9.5 | 1870 | 18 | 174 | 3130 | 1853 | <65 | <47 |
| Φ12"×12” | 1.1 | 1.5 | 2.7 | 380 | 700 | 1" | 3.5B2 | 7B2 | 10.6 | 2084 | 19 | 183 | 4800 | 2840 | <65 | <48 |
| Φ12"x12" | 1.5 | 2 | 3.7 | 380 | 817 | 1" | 3.5B2 | 6B2 | 13.4 | 2441 | 26 | 250 | 5580 | 3302 | <65 | <49 |
| Φ15"×15" | 1.5 | 2 | 3.7 | 380 | 700 | 1" | 3.5B2 | 7B2 | 11.5 | 2264 | 23 | 227 | 7060 | 4177 | <65 | <49 |
| Φ15"x15" | 2.2 | 3 | 5 | 380 | 811 | 1" | 4B2 | 7B2 | 13.4 | 2638 | 37 | 357 | 8220 | 4865 | <68 | <51 |
| Φ18"×18" | 3 | 4 | 6.8 | 380 | 668 | 1(3/16)" | 4B2 | 8.5B2 | 14.2 | 2795 | 34 | 332 | 12730 | 7530 | <68 | <52 |
| Φ18"×18" | 4 | 5.5 | 8.8 | 380 | 720 | 1(3/16)" | 4B2 | 8B2 | 16.9 | 3327 | 36 | 352 | 14910 | 8820 | <70 | <54 |
| Φ20"x20" | 4 | 5.5 | 8.8 | 380 | 640 | 1(1/2)" | 4B3 | 9B3 | 15.3 | 3012 | 43 | 423 | 18130 | 10727 | <70 | <55 |
| Φ20"x20" | 5.5 | 7.5 | 11.6 | 380 | 720 | 1(1/2)" | 4.5B3 | 9B3 | 16.3 | 3209 | 47 | 461 | 19370 | 11463 | <70 | <55 |
| Φ22"x22" | 5.5 | 7.5 | 11.6 | 380 | 589 | 1(1/2)" | 4.5B3 | 11B3 | 15.5 | 3051 | 42 | 420 | 22170 | 13117 | <72 | <55 |
| Φ22"x22" | 7.5 | 10 | 15.4 | 380 | 657 | 1(1/2)" | 4.5B3 | 10B3 | 17.7 | 3484 | 55 | 542 | 25330 | 14990 | <72 | <56 |
| Φ25"x25" | 5.5 | 7.5 | 11.6 | 380 | 523 | 1(1/2)" | 4B3 | 11B3 | 14.1 | 2776 | 54 | 540 | 26170 | 15484 | <72 | <55 |
| Φ25"x25" | 7.5 | 10 | 15.4 | 380 | 608 | 1(1/2)" | 5B3 | 12B3 | 15.9 | 3130 | 60 | 589 | 29380 | 17382 | <75 | <56 |
| Φ25"x25" | 11 | 15 | 22.6 | 380 | 664 | 1(1/2)" | 5B4 | 11B4 | 17.1 | 3366 | 63 | 613 | 31660 | 18731 | <75 | <57 |
| Φ27.5"x27.5" | 7.5 | 10 | 15.4 | 380 | 521 | 2" | 5B4 | 14B4 | 16.2 | 3189 | 59 | 582 | 35420 | 20959 | <75 | <58 |
| Φ27.5"x27.5" | 11 | 15 | 22.6 | 380 | 574 | 2" | 5.5B4 | 14B4 | 20.3 | 3996 | 68 | 664 | 44480 | 26320 | <75 | <60 |
| Φ27.5"x27.5" | 15 | 20 | 30.3 | 380 | 617 | 2" | 5.5B4 | 13B4 | 21.8 | 4291 | 70 | 690 | 47830 | 28303 | <81 | <63 |
| Φ30"x30" | 11 | 15 | 22.6 | 380 | 520 | 2" | 5B4 | 14B4 | 17 | 3346 | 66 | 643 | 46040 | 27241 | <80 | <60 |
| Φ30"x30" | 15 | 20 | 30.3 | 380 | 575 | 2" | 5.5B4 | 14B4 | 19.4 | 3819 | 74 | 725 | 52560 | 31103 | <85 | <61 |
| Φ30"x30 | 18.5 | 25 | 35.9 | 380 | 620 | 2" | 5.5B4 | 13B4 | 20 | 3937 | 86 | 843 | 54860 | 32292 | <85 | <66 |
| Φ30"x36" | 15 | 20 | 30.3 | 380 | 487 | 2" | 5B4 | 15B4 | 15.3 | 3012 | 72 | 708 | 49160 | 29087 | <85 | <66 |
| Φ30"x36" | 18.5 | 25 | 35.9 | 380 | 525 | 2" | 5B5 | 14B5 | 17.2 | 3386 | 83 | 815 | 55350 | 32753 | <88 | <66 |
| Φ30"x36 | 22 | 30 | 42.5 | 380 | 578 | 2" | 5.5B5 | 14B5 | 18.5 | 3642 | 94 | 921 | 59550 | 35235 | <90 | <68 |
| Φ36"x36" | 18.5 | 25 | 35.9 | 380 | 475 | 60mm | 5.5B5 | 17B5 | 15.5 | 3051 | 92 | 898 | 58830 | 34814 | <90 | <67 |
| Φ36"x36" | 22 | 30 | 42.5 | 380 | 539 | 60mm | 5.5C5 | 15C5 | 17.1 | 3366 | 99 | 970 | 65050 | 38490 | <90 | <70 |
| Φ36"x36" | 30 | 40 | 56.8 | 380 | 555 | 60mm | 6C5 | 16C5 | 18.5 | 3642 | 105 | 1028 | 70480 | 41705 | <90 | <75 |
